INSTALLATION ET MAINTENANCE

Cette page vous aide à installer votre systéme. N'hésitez pas à laisser un mail en cas de problèmes.

INSTALLATION Cliquez pour avoir une version imprimable du catalogue de l'installateur en pdf (570 Ko)

L'installation standard se fait sous l'évier. Il faut disposer d'une arrivée d'eau, d'un retour à l'égout et d'une prise électrique 220 V ou 24 volts continus.

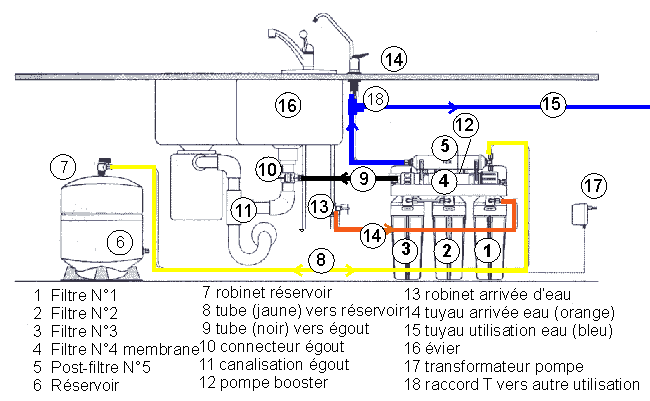

Les sorties sont repérées par des couleurs et on gardera les mêmes pour les tuyaux en plastique fournis.

Dans le nouveau modèle le réservoir du filtre 1 est transparent pour permettre de voir visuellement son état. Il est préférable dans ce cas qu'il soit à l'abris de la lumière.




- BLEU sortie vers l'utilisation , robinet ou circuit de distribution vers frigo américain, fontaine etc (15 sur le schéma)
- JAUNE vers le réservoir de stockage (8 sur le schéma)
- NOIR vers les égouts , eau de rinçage. (9 sur le schéma)
- ORANGE pour entrée d'eau venant de l'alimentation (14 sur le schéma)







Le système peut être installé ailleurs que sous l'évier, à l'extérieur de la maison par exemple, mais sous abri. De préférence limitez la longueur des tuyaux d'utilisation et du réservoir. Coupez les tuyaux à la bonne longueur avec des ciseaux.

Surtout n'utilisez jamais de tube de cuivre pour le réseau d'utilisation.

Du tuyau et des connecteurs de tout type, sont disponibles. En cas de problèmes d'installation n'hésitez pas à nous téléphoner.

tél 05 90 88 10 38

IMPORTANT :

- Si vous avez un chauffe eau solaire, il faut qu'il ai une valve anti-retour sur l'arrivée d'eau froide. Pour empêcher que l'eau chaude ne s'écoule dans le circuit d'eau froide de la maison en cas de coupure d'eau ou d'intervention sur votre réseau. Si la pompe aspire de l'eau chaude, la membrane de l'osmoseur est détruite aussitôt. Dans ce cas la garantie ne marche pas.

- La pression d'arrivée de l'eau doit être au moins égale à 0.8 bars mais ne doit jamais dépasser 5 bars sous peine de fuites. Dans ce cas il faut installer un limiteur de pression et le régler à 3 bars, ce qui permet au système de fonctionner même sans courant.

Les filtres sont aux dimensions standard 10" , peut les trouver sur place chez d'autres fournisseurs.

BRANCHEMENTS:

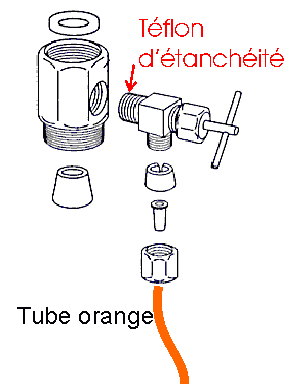

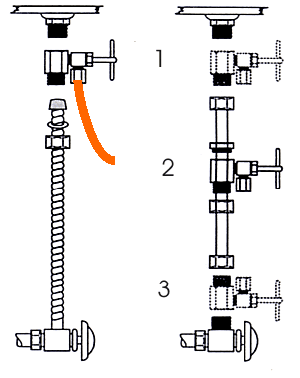

Connecteur 1 filetage 1/2" cuivre 14 Branchement  standard sous évier. 3 possibilités Avec mamelon, écrous 1/2" et joint américain 14  (possibilité 2)

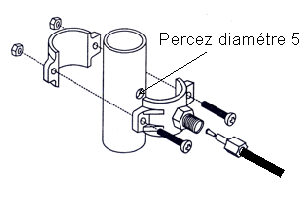

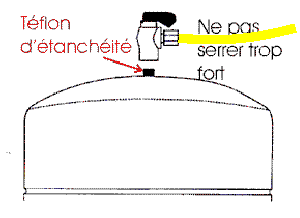

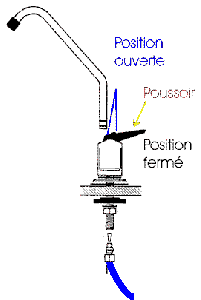

Robinet 14  Trou de perçage évier diamètre 12 Connecteur égout 10Adapté pour un tube PVC de diamètre 32. Branchement du réservoir

Pour alimenter d'autres appareils en eau, frigo américain, fontaine eau fraîche, utilisez des raccords en T ainsi que des tuyaux en polyéthylène disponible chez Onative.. Faire le branchement impérativement sur le tuyau bleu. (Pas le jaune!)

Raccord T  18 (vendu chez ONATIVE)

MISE EN ROUTE

1) Assurez vous que tous les tuyaux et connecteurs sont bien branchés.(ne pas brancher le transformateur de la pompe dans la prise 220 V car elle ne doit pas fonctionner sans eau )
2) Ouvrez doucement le robinet d'alimentation du tuyau orange pour faire entrer l'eau dans le système. Attendre au moins 10mn
3) Brancher le transformateur de la pompe.
4) Ouvrez la valve du réservoir de stockage.( ne pas oublier sinon le système s'arrête presque aussitôt)
5) Laissez fonctionner le système. Il faut pas mal de temps pour remplir les différents filtres et comptez 2 heures pour le remplissage du réservoir.
6) Vérifier pendant le fonctionnement qu'il n'y ai pas de fuites dans le système et les divers branchements.


Il faut jeter la première production d'eau et vider le réservoir dans l'évier. C'est le nettoyage ou vidange. Lors des premiers jours d'utilisation il se peut qu'il y ai des bulles au robinet. C'est normal, c'est l'air du réservoir.
La pompe s'arrête automatiquement quant le réservoir est plein et se remet en route si le niveau est bas. Utilisez cette eau pour toute opération de cuisine. Lavage légume et fruits, cuisson, boisson , thé café, rinçage vaisselle etc.(Ne pas brancher sur le lave vaisselle, ce modèle a un débit insuffisant!) Plus vous l'utilisez et plus l'eau est  produite récemment.
En cas de fuite ou autre problème coupez l'eau au niveau du petit robinet 13 alimentant le tube orange et débranchez le transformateur de la pompe.

MAINTENANCE

Le système est conçu pour une maintenance très simple qui se limite en général à changer les pré-filtres.

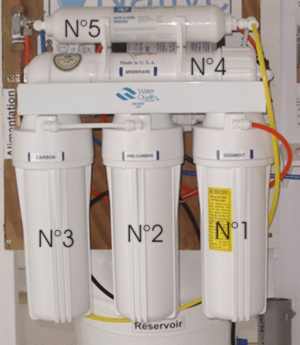

Filtre N°1 sédiment 5 microns, N°2 charbon actif et N°3 sédiment 1 micron

 Leur durée de vie est très variable et dépend beaucoup de la qualité de l'eau en amont. En général les filtres standards 1, 2 et 3 traitent 2000 litres d'eau.

Pour démonter un des filtres , il faut couper l'eau au robinet d'alimentation 13 et débrancher le transformateur de la pompe et vider le réservoir en ouvrant le robinet d'évier.

C'est le filtre sédiment N°1 qui peut se colmater au bout de 6 à 12 mois. (1500 litres pour une eau de robinet) . Si le porte filtre est transparent on peut voir visuellement à la couleur si le filtre est à changer. Vous pouvez serrer et desserrer à la main le porte filtre. Si vous utilisez une clef spéciale, en général de couleur bleue, ne serrez pas trop fort. Faites bien attention à maintenir en place les deux joints toriques du corps du filtre.

Les 3 filtres N°1  N°2 et N°3 sont jetables et doivent être changés, Il ne faut pas chercher à les laver ou nettoyer.

La membrane d'osmose dure en général de 2 à 5 ans. On peut mesurer l'état du système grâce à un testeur électronique vendu en accessoire et garantir ainsi la qualité de l'eau produite. La durée de vie du diaphragme de la pompe est de 2 à 3 ans.
