Situation

Les chauffe-eau solaire sont en général très éloignés des points d'utilisation de l'eau chaude contrairement aux électriques disposés normalement à proximité.. On doit les installer sur le pan de toiture le mieux exposé au soleil. Souvent certaines personnes les mettent dans le jardin pour ne pas détériorer l'harmonie de la toiture. Les modèles à  thermosiphon sont particulièrement hideux et interdits à cause de cela dans certains pays car il existe des modèles intégrables à la toiture .

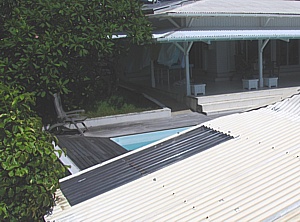

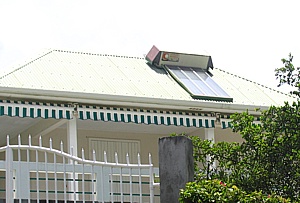

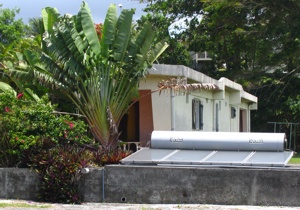

Modèle thermosiphon = furoncle sur villa !	Placé dans le jardin à 30m du point d'usage Quickcho indispensable !	Intégré à la toiture, invisible !

 Lorsque l'on ouvre le robinet, il faut laisser couler pas mal d'eau froide avant que la chaude n'arrive. Vous pouvez faire l'essai et recueillir dans un seau l'eau froide pour mesurer le volume normalement rejeté. Pour ma part j'ai relevé environ 4.5 litres à la douche. A raison de 3 douches par jour à 2 personnes je gaspillais  environ 10 m3 dans l'année. Ramené à un pays ce n'est pas négligeable !

Donc, comment faire pour ne pas perdre cette précieuse eau ?

SYSTEME OUVERT

L'eau que vous avez récupérée précédemment, vous l'utilisez pour une autre fonction, arrosage ou autre. Mais il faut ressortir de la douche avec le récipient ce n'est pas une manip très facile ni confortable !

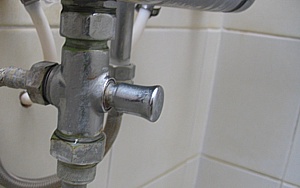

Vous pouvez aussi rediriger cette eau, en utilisant  un robinet 3 voies placé sur le circuit d'eau chaude, vers un autre usage. L'avantage du 3 voies à déclencheur, comme celui de la photo,  est que vous n'allez pas laisser couler l'eau chaude par mégarde ! Si vous avez une citerne vous la réinjectez vers celle ci. Pour cela on peut utiliser les tuyaux en polyéthylène flexible de petit diamètre pour simplifier l'installation. Comme en général les WC sont tout proches on peut aussi renvoyer cette eau dans le réservoir de la chasse dont on aura réglé le niveau du flotteur au 1/3 par exemple. Il faudra voir combien d'eau l'on renvoi et faire un réglage plus précis par la suite. On pourra ainsi  remplir complètement la cuvette. Elle est pourvue d'un système anti débordement, on ne prend donc pas de risque d'inondation ....

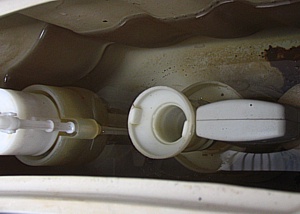

anti débordement cuvette	robinet temporisé	robinet 3 vois a déclenchement

Pour savoir si l'eau chaude est arrivée , un contact manuel peut suffire mais il faut alors attendre. Une solution plus simple est d'utiliser un robinet temporisé comme pour les vasques de WC publics. La tempo est réglable ou dure en général 30 s.

SYSTEME FERME A CIRCULATION

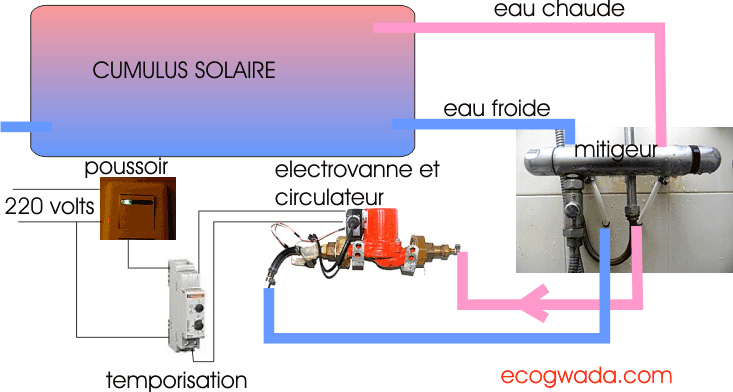

C'est l'idéal, on renvoi l'eau froide dans le chauffe eau. Pour cela on place un circulateur, type chauffage central, et une électrovanne entre le circuit  d'eau chaude et celui d'eau froide juste au niveau du mitigeur. Ce circulateur est une pompe électrique qui supporte la pression et la température qu'il suffira de mettre en route juste avant de prendre sa douche. Pour cela , j'ai un bouton poussoir et une temporisation réglable. J'ai pris l'habitude de le mettre en marche avant de me brosser les dents. Une fois terminé quand je vais sous la douche le mitigeur thermostaté me délivre immédiatement une eau à bonne température. Je vous certifie que c'est d'un confort absolu !  En plus, je n'ai pas gâché la moindre goutte d'eau froide ! Faut pas attendre trop longtemps après l'extinction de la pompe, car l'eau se refroidit vite dans les tuyaux en particulier s'ils sont en cuivre. Dans les constructions neuves on utilise le polyéthylène et personnellement je vous conseille même de l'entourer avec une gaine isolante

J'ai utilisé un circulateur de chauffage central  d'occaz, un peu encombrant. Il consomme 48W pendant 2 mn . Je l'ai installé avec l'électrovanne, de machine à laver, de l'autre coté du mur de la douche où se trouve la cuisine. Ils sont cachés par le frigo. On peut faire cette installation bien plus facilement sous le lavabo où la place ne manque pas. Il faudra laisser couler l'eau froide du tuyau  entre le lavabo et la douche dans ce cas !. Le connecteur est soudé sur le raccord entre le mitigeur et les arrivées d'eau pour réduire l'encombrement et le porte à faux du mitigeur.

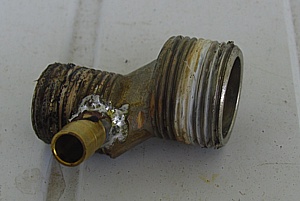

connecteur  soudé à l'étain	minuterie d'escalier de 30 s à 10 mn	poussoir avec témoin lumineux

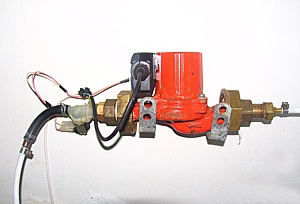

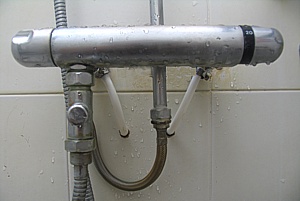

branchement des dérivations sur le mitigeur et passage dans le mur par un trou de 8 mm	pompe et électrovanne installées sur le mur coté cuisine derrière le frigo	vue générale de la douche avec tôle en polycarbonate. Génial en nuit de pleine lune !

J'espère que ce système va donner des idées à nos architectes pour l'installation de chauffes eaux solaires en immeubles collectifs.  Il devrait surtout convaincre les gens qui ne veulent pas détériorer l'esthétique de leur villa qu'on peut les installer dans le jardin loin de la salle de bain sans avoir à gâcher à chaque douche une quantité importante d'eau.. Sachez que dans de nombreux pays l'équipement en chauffe eau solaire est un préalable à l'obtention d'un permis de construire .... Un exemple à suivre.

COUTS €

News:

Pour les non bricoleurs système en vente aux USA

pensez bien que dans les hôtels de luxe si l'eau chaude n'est pas instantanée la diva va piquer une crise ,sauf si elle prend un bain ! Avantage par rapport à la douche. Les statistiques tiennent-elles compte de l'eau froide perdu avant ?

Pour les cumulus électriques se problème se pose aussi et il faudrait peut être se pencher sur ce système dont le rendement global, fabrication et usage n'est pas très écologique . Dans le reste du monde on utilise des réchauffeurs instantanés qui ne demandent pas nécessairement un courant ultra fort et dont le rendement est bien meilleur que les cumulus à l'européenne. C'est contraire aux normes françaises du "volume de sécurité" qui protègent surtout le marché national des invasions commerciales. Dans certain pays on a envie de se laver à l'eau froide. exemples ci-dessous:

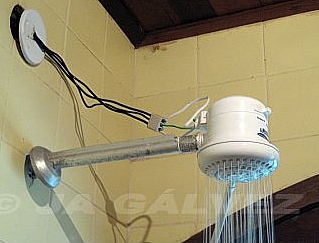

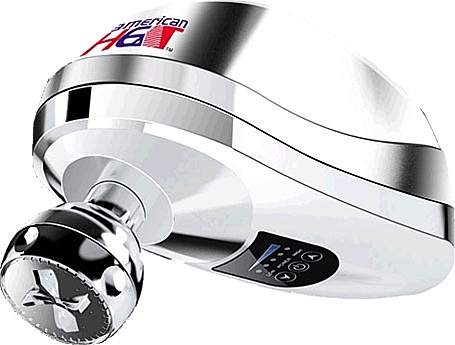

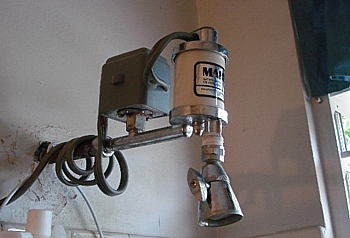

Modéle cubain, inspiré des salles de torture du KGB ! Oui j'y ai pris une douche ! Les fils passent dans la tringle de rideau	Modèle do Brazil fabriqué en chine. Doucha electrica !	Made in Porto Rico pas triste non plus. Reste toujours délicat pour poser la serviette pardessus !	Made in USA, un tankless shower head un peu plus rassurant.

.Mais rassurez vous il y a des modèles à toute épreuves vendus sur EBAY
